Adakah pengeluaran anda menghadapi kesesakan aliran semula udara panas konvensional? Isu seperti pemanasan yang tidak konsisten yang membawa kepada batu nisan atau sambungan pateri sejuk, perubahan warna oksidatif komponen sensitif, dan penyelenggaraan ketuhar yang kerap disebabkan oleh pencemaran fluks adalah cabaran yang JHLS PFPE Perfluoropolyether direka bentuk untuk diselesaikan. Bendalir berprestasi tinggi-ini mendayakan proses pengaliran semula fasa wap yang unggul, menawarkan kelebihan muktamad dalam memasang-elektronik generasi seterusnya.
01 Proses pematerian aliran semula fasa wap: Ketepatan Ditakrifkan Semula oleh JHLS PFPE
Pematerian Aliran Semula Fasa Wap berbeza daripada kaedah konvensional dengan menggunakan prinsip perubahan-fasa bendalir khusus. Berikut ialah pecahan mekanisme tepatnya menggunakan cecair seperti JHLS PFFE:
Fasa 1: Pembentukan Zon Wap Tepu
Proses ini bermula apabila cecair JHLS PFPE yang lengai dan stabil secara haba dalam bah pemanas dibawa ke takat didihnya yang tepat (cth, 230 darjah ). Ia menghasilkan awan wap tepu yang sempurna seragam, bebas oksigen-yang memenuhi ruang.
Fasa 2: Pemeluwapan dan Pemindahan Haba Seragam
Apabila pemasangan PCB yang lebih sejuk memasuki zon wap ini, wap akan terpeluwap serta-merta apabila bersentuhan dengan semua komponen-permukaan, tampal pateri dan papan. Perubahan fasa ini daripada wap kepada cecair membebaskan sejumlah besar haba pendam, yang dipindahkan secara terus dan seragam ke pemasangan.
Fasa 3: Kawalan Suhu Puncak dan Penyejukan
Pemasangan tidak boleh melebihi takat didih bendalir, memastikan kawalan suhu mutlak dan menghapuskan bintik panas. Selepas pematerian, PFPE pekat disalirkan dengan bersih kembali ke bah, dan pemasangan menjadi sejuk dalam persekitaran bebas sisa-yang terkawal.
02 Kelebihan Tiada Tandingan: aliran semula fasa wap berbanding Aliran Semula Udara Panas
Pilihan teknologi aliran semula adalah penting untuk hasil dan kebolehpercayaan. Jadual di bawah membezakan perbezaan teras antara Aliran Semula Fasa Wap yang didayakan PFPE- dan Aliran Semula Udara Panas konvensional.
| Dimensi Perbandingan | Pengaliran Semula Fasa Wap dengan PFPE | Aliran Semula Udara Panas Konvensional |
|---|---|---|
| Mekanisme Pemanasan | Pemindahan haba pendam melalui pemeluwapan wap. | Pemindahan haba perolakan dan sinaran melalui udara bergelora. |
| Keseragaman Suhu | Luar biasa. Ditadbir oleh takat didih bendalir; Perbezaan suhu minimum (<2°C). | Pembolehubah. Terdedah kepada bayang-bayang, warna/jisim komponen, mewujudkan titik panas dan zon sejuk. |
| Suasana Proses | Lengai sempurna. Selimut wap tepu menghilangkan oksigen sepenuhnya, menghalang pengoksidaan. | Separa lengai paling baik. Memerlukan aliran nitrogen-ketulenan tinggi yang mahal dan pengedap yang canggih untuk mengurangkan oksigen. |
| Kualiti Sambungan Pateri | unggul secara konsisten. Sambungan yang terang dan boleh dipercayai dengan lompang minimum dan pembentukan antara logam yang sangat baik. | Risiko tidak konsisten. Sendi kusam mungkin; kualiti sangat bergantung pada pemprofilan ketuhar yang tepat dan kawalan suasana. |
| Tekanan Terma pada Komponen | minima. Pemanasan yang lembut dan seragam menghalang kejutan haba kepada komponen sensitif seperti MEMS atau BGA besar. | Ketara. Kecerunan terma yang curam dan potensi terlalu panas boleh merosakkan bahagian yang halus. |
| Kos Operasi & Penyelenggaraan | Kos bendalir yang lebih tinggi diimbangi oleh penggunaan nitrogen sifar, penggunaan tenaga yang lebih rendah dan masa henti pembersihan yang berkurangan secara drastik. | Kos permulaan yang lebih rendah dibebani oleh penggunaan nitrogen ketulenan tinggi-berterusan, penggunaan tenaga yang lebih tinggi dan kitaran pembersihan yang kerap untuk sisa fluks. |
03 The Material Edge: Mengapa JHLS PFPE Merupakan Pemboleh Kritikal
Siri JHLS cecair PFPE bukan sekadar cecair pasif; ia adalah bahan asas yang menjadikan proses unggul ini mungkin. Ciri-ciri kejuruteraannya menyediakan rangkaian faedah yang komprehensif:
Kestabilan Kimia dan Terma yang tiada tandingan:JHLS PFPE kekal lengai dan stabil pada suhu tinggi yang berterusan. Ia tidak terurai untuk membentuk asid atau enap cemar, memastikan hayat bendalir yang panjang dan melindungi komponen sensitif dan sambungan pateri daripada serangan kimia.
Takat Didih Kejuruteraan untuk Ketepatan:Tersedia dalam gred tertentu, JHLS PFPE membenarkan pengilang memilih takat didih yang tepat dan stabil yang disesuaikan dengan profil pateri bebas plumbum mereka,-menjamin kawalan proses yang boleh diulang.
Hasil dan Kebolehpercayaan Unggul:Dengan mendayakan keseragaman suhu yang sempurna dan persekitaran bebas-oksigen, JHLS PFPE secara langsung menangani punca kecacatan pematerian biasa-jambatan, batu nisan dan sambungan sejuk-memandu pertama-hasil pas dan kebolehpercayaan produk jangka panjang-ke tahap yang baharu.
Jumlah Kos Kelebihan Pemilikan:Pengurangan dalam gas nitrogen, kuasa elektrik, masa henti pengeluaran untuk pembersihan dan kerja semula sambungan pateri memberikan ROI yang menarik, menjadikannya pilihan strategik untuk pembuatan-nilai tinggi.

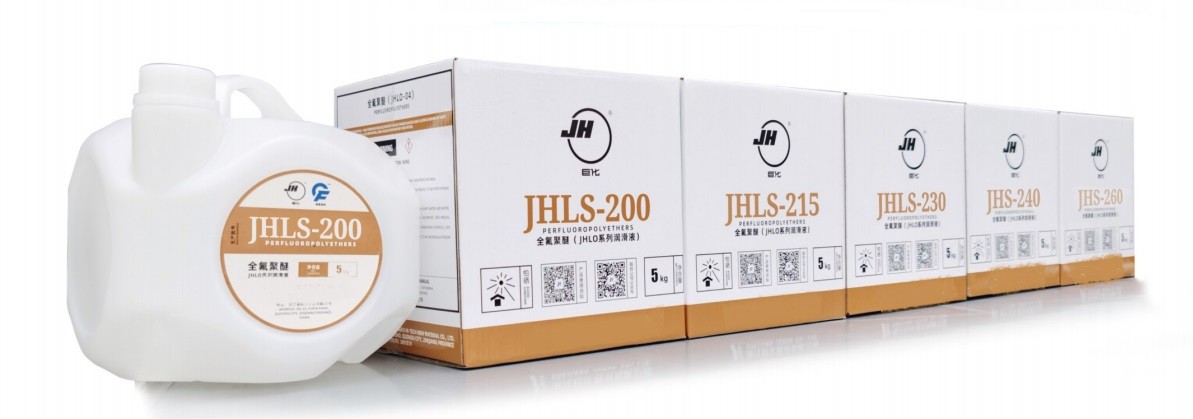

04 Data Teknikal siri pFPE JHLS
| 主要性能 HARTA UTAMA |
单位 UNIT |
JHLS-200 |
JHLS-215 |
JHLS-230 |
JHS-240 |
JHS-260 |
沸点 MATA DIDIH |
ijazah |
200 |
215 |
230 |
240 |
260 |
密度 KEPADAT |
g/cm3 |
1.79 |
1.8 |
1.82 |
1.82 |
1.83 |
动力学粘度 KEKUATAN KINETIK |
cSt |
2.5 |
3.7 |
4.3 |
5.3 |
7.1 |
蒸汽压 TEKANAN WAP |
pa |
22 |
11 |
3.5 |
1 |
1 |
比热 HABA TERTENTU |
J/kg. ijazah |
966 |
966 |
966 |
966 |
966 |
热导率 KEKONDUKTIAN TERMA |
S/m. ijazah |
0.065 |
0.065 |
0.065 |
0.065 |
0.065 |
热膨胀系数 COEFICIENT OF THERMALEXPANSION |
cm3/cm3. ijazah |
0.0011 |
0.0011 |
0.0011 |
0.0011 |
0.0011 |
表面张力 KETEGANGAN PERMUKAAN |
dyne/cm |
19 |
20 |
20 |
20 |
20 |
Hari ini, apabila elektronik menolak had pengecilan dan ketumpatan kuasa, margin untuk ralat dalam pemasangan telah hilang. Di kilang radar automotif terkemuka, talian avionik aeroangkasa dan makmal peranti perubatan lanjutan, proses fasa wap yang didayakan oleh bendalir seperti JHLS PFPE ialah piawaian yang tidak dinyatakan untuk perhimpunan kritikal-misi. Ia memastikan bahawa setiap sambungan pada papan terbentuk di bawah keadaan yang sempurna dan boleh berulang.
