apakah SMT Reflow Soldering? e-mel:susan@xmjuda.com
SMT Reflow Solderingialah proses teras yang digunakan untuk memateri komponen Surface Mount Technology pada Papan Litar Bercetak. (SMT ialah singkatan untuk teknologi pelekap permukaan).
Ia merupakan kaedah pemasangan yang dominan dalam pembuatan elektronik moden, bertanggungjawab untuk memasang sebahagian besar komponen (cip, perintang, kapasitor, dll.) yang anda lihat pada papan di dalam telefon, komputer dan hampir semua peranti elektronik.
proses pengaliran semula sMT e-mel:susan@xmjuda.com
Langkah 1: Percetakan Tampal Pateri
Stensil dijajarkan di atas PCB, dan tampal pateri (campuran bola pateri kecil dan fluks) dicetak pada pad tepat di mana komponen akan diletakkan.
Langkah 2: Peletakan Komponen
Pilih-dan-letak mesin dengan pantas dan tepat meletakkan komponen SMT pada deposit tampal pateri.
Langkah 3: Pemanasan Aliran Semula (Fasa "Alir Semula")
PCB yang dipasang bergerak melalui ketuhar aliran semula-berbilang zon pada penghantar. Ia menjalani profil suhu yang dikawal dengan teliti:
Panaskan: Papan secara beransur-ansur dipanaskan untuk mengaktifkan fluks.
Rendam: Suhu menjadi stabil, membolehkan seluruh papan panas secara sekata dan fluks membersihkan permukaan logam.
Aliran Semula (Puncak): Suhu meningkat dengan cepat melepasi takat lebur pateri (biasanya 217 darjah + untuk bebas plumbum-). Tampal pateri cair, menjadi cecair, membasahkan petunjuk komponen dan pad PCB, dan membentuk ikatan metalurgi.
Penyejukan: Papan menyejuk, membolehkan sambungan pateri menjadi kukuh dan menjadi sambungan elektrik dan mekanikal yang kekal dan boleh dipercayai.
Langkah 4: Keputusan
Outputnya ialah PCBA yang lengkap, sedia untuk ujian akhir dan penyepaduan ke dalam produk.
Jenis Teknologi Pemterian SMT Reflow e-mel:susan@xmjuda.com
Kaedah pemanasan yang berbeza digunakan untuk aplikasi yang berbeza:
| taip | Kaedah Pemanasan | Ciri Utama & Terbaik Untuk |
|---|---|---|
| Aliran Semula Perolakan | Udara panas/nitrogen yang beredar. | Kaedah yang paling biasa dan kos-efektif. Sesuai untuk-elektronik pengguna volum tinggi. |
| Pengaliran Semula Fasa Wap | Haba pendam daripada pemeluwapan wap lengai (cth, cecair PFPE). | Keseragaman suhu yang unggul dan persekitaran sifar-oksigen. Digunakan untuk pemasangan-kebolehpercayaan tinggi,-tinggi atau kepanasan-yang sensitif (cth, aeroangkasa, automotif, pembungkusan lanjutan). |
| Aliran Semula Inframerah | Sinaran inframerah. | Pemanasan cepat, tetapi kurang seragam. Selalunya digabungkan dengan perolakan dalam ketuhar moden. |
| Aliran Semula Laser | Pancaran laser terfokus. | Pemanasan ultra-tepat dan setempat. Digunakan untuk-mikro kimpalan, pembaikan atau komponen yang sangat sensitif. |

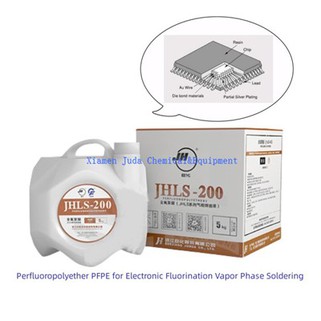

Siri JHLS cecair PFPE produk kami ialah bendalir kerja yang penting untuk Pengaliran Semula Fasa Wap, membolehkan prestasinya yang tiada tandingan untuk pemasangan-kebolehpercayaan,-tinggi atau haba-yang sensitif (cth, aeroangkasa, automotif, pembungkusan lanjutan).
Siri JHLS cecair PFPE bukan sekadar cecair pasif; ia adalah bahan asas yang menjadikan proses unggul ini mungkin. Ciri-ciri kejuruteraannya menyediakan rangkaian faedah yang komprehensif:
Kestabilan Kimia dan Terma yang tiada tandingan:JHLS PFPE kekal lengai dan stabil pada suhu tinggi yang berterusan. Ia tidak terurai untuk membentuk asid atau enap cemar, memastikan hayat bendalir yang panjang dan melindungi komponen sensitif dan sambungan pateri daripada serangan kimia.

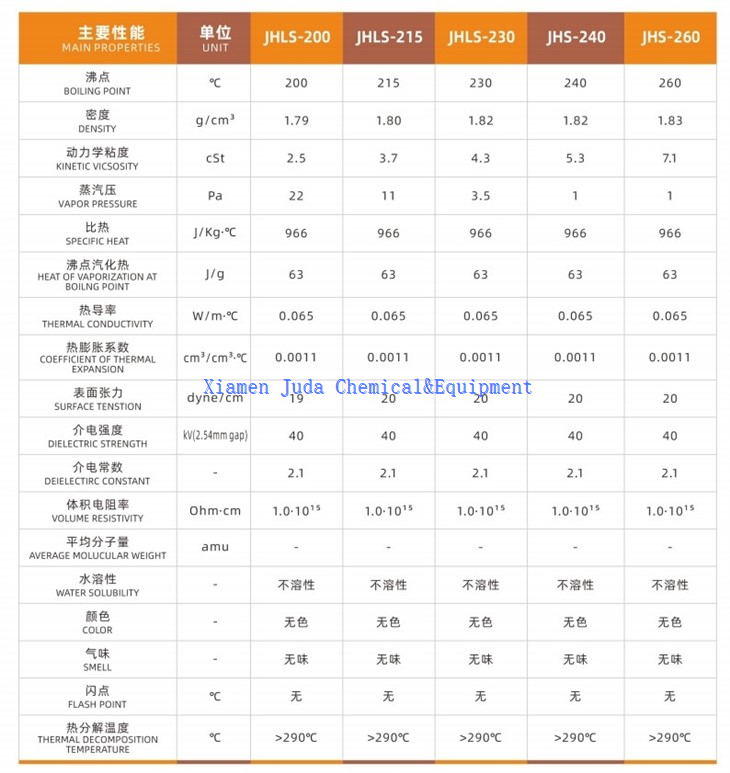

Takat Didih Kejuruteraan untuk Ketepatan:Tersedia dalam gred tertentu, JHLS PFPE membenarkan pengilang memilih takat didih yang tepat dan stabil yang disesuaikan dengan profil pateri bebas plumbum mereka,-menjamin kawalan proses yang boleh diulang.
Hasil Unggul dan Kebolehpercayaan:Dengan mendayakan keseragaman suhu yang sempurna dan persekitaran bebas-oksigen, JHLS PFPE secara langsung menangani punca kecacatan pematerian biasa-jambatan, batu nisan dan sambungan sejuk-memandu pertama-hasil pas dan kebolehpercayaan produk jangka panjang-ke tahap yang baharu.
Jumlah Kos Kelebihan Pemilikan:Pengurangan dalam gas nitrogen, kuasa elektrik, masa henti pengeluaran untuk pembersihan dan kerja semula sambungan pateri memberikan ROI yang menarik, menjadikannya pilihan strategik untuk pembuatan-nilai tinggi.
Senario aplikasi meluas minyak PFPE perfluoropoliter JHLS siri e-mel:susan@xmjuda.com
Jenama Juhua JHLS fasa wap pematerian minyak perfluoropoliter perfluorinated minyak PFPE sesuai untuk pelbagai senario pembuatan elektronik, termasuk tetapi tidak terhad kepada:
Elektronik pengguna:seperti-kimpalan ketepatan tinggi telefon pintar, tablet, komputer riba, dsb.
Elektronik automotif:seperti kimpalan unit kawalan enjin (ECU), penderia dan dalam-sistem hiburan kenderaan.
Peralatan komunikasi:seperti kimpalan stesen pangkalan 5G, modul gentian optik dan peranti RF.
Kawalan perindustrian:seperti kimpalan PLC, robot industri, dan modul kuasa.
